ELEGANT
Homelift
GENEL BİLGİLER
ELEGANT
GENEL TANIM
CENKA Asansör Teknolojileri’nin geliştirdiği otomatik kapılı ev tipi asansör serisi, konut içi ve villa uygulamaları için özel olarak tasarlanmıştır.
Sistemin tam otomatik kapı mekanizması, kullanıcıya yüksek konfor, güvenlik ve estetik sunarken; kompakt yapısı sayesinde dar alanlara bile kolaylıkla uygulanabilir.
Ev tipi enerji altyapısına uygun 220V monofaze çalışma prensibi, düşük enerji tüketimi ve sessiz motor teknolojisiyle birleşerek yüksek verimlilik sağlar.
özellikler:
🔹 Konfor ve Teknoloji Bir Arada
CENKA Asansör Teknolojileri’nin geliştirdiği otomatik kapılı ev tipi asansör tesisi, modern konutlarda konforu ve estetiği bir araya getirir.
Tam otomatik kapı sistemi sayesinde, kullanıcıya zahmetsiz bir kullanım deneyimi sunar. Kapılar sensör destekli olarak açılıp kapanır, bu da hem güvenliği hem de kullanım kolaylığını artırır.
🔹 Estetik Tasarım
Cam, paslanmaz çelik veya özel renk seçenekleriyle tasarlanan kabin ve kapılar, her mimari tarza uyum sağlar. Minimalist çizgiler, ev dekorasyonunun doğal bir parçası gibi görünür.
Dilerseniz panoramik cam duvarlar ve aydınlatmalı tavan seçenekleriyle yaşam alanınıza şıklık katabilirsiniz.
🔹 Sessiz ve Güvenli
CENKA Homelift serisi, sessiz motor teknolojisi ve titreşimsiz hareket sistemi ile konforlu bir sürüş sağlar.
Acil durum güç kaynağı (UPS), otomatik kat hizalama ve kapı emniyet sensörleriyle maksimum güvenlik standartlarına sahiptir.
TEKNİK ÖZELLİKLER
ÖzellikAçıklama
Kapasite250 kg – 800 kg
Durak Sayısı 2 ila 5 durak
Kaldırma Sistemi,Hidrolik ve Makina Tahrikli olarak 2 tip
Motor Gücü2.2 kW – 7.5 kW
Enerji Beslemesi220V -380AC monofaze ve tre faze
Kapı TipiTam otomatik merkezi ve yana kayarlı olarak üretilebilir.
Proğramlanabilir kontrol kumanda panosu
Kontrol SistemiMikroişlemci kontrollü kumanda kartı
Hız0.15 – 0.30 m/sn
Emniyet SistemiKapı kilitleme, aşırı yük, paraşüt sistemi, acil iniş
UPS SistemiElektrik kesintisinde otomatik kat hizalama
AydınlatmaLED tabanlı enerji tasarruflu aydınlatma
StandartlarEN 81-41 / CE Belgeli üretim
KONTROL SİSTEMİ: 🟦 ARKEL ARL 300 – Akıllı Asansör Kumanda Kartı ARKEL ARL 300, modern asansör sistemleri için geliştirilmiş, yüksek güvenlik standartlarına sahip çok işlevli bir kumanda kartıdır. 32 durağa kadar kontrol kapasitesiyle, hem konut tipi hem de ticari asansörlerde optimum performans sunar. Basit menü yapısı, sezgisel kullanıcı arayüzü ve geniş haberleşme altyapısı sayesinde montaj ve devreye alma süreçlerini büyük ölçüde kolaylaştırır. ARL 300; otomatik kapı kontrolü, enerji tasarrufu modu ve hata geçmişi kaydı gibi özellikleriyle operatörlere tam kontrol imkânı verir. CANbus haberleşme sistemiyle donatılmıştır ve harici ekran, sesli anons, kat göstergesi gibi ekipmanlarla tam uyum içinde çalışır. Dil Desteği: Kart, kullanıcı arayüzünde 7 farklı dil (Türkçe, İngilizce, Almanca, Hollandaca, Rusça, Romence, İtalyanca) seçeneği sunar. Aynı anda 5 farklı dil aktif olarak kullanılabilir, bu da uluslararası projelerde büyük kolaylık sağlar. Kısaca: ARL 300, güvenilir performans, kolay kullanım ve çoklu dil desteğini bir arada sunan profesyonel bir kontrol çözümüdür. Modern binalar için akıllı, dayanıklı ve kullanıcı dostu bir kumanda kartı. 🟩 ARKEL ARCODE – Entegre Asansör Kontrol Ünitesi ARKEL ARCODE, hem senkron (dişlisiz) hem de asenkron (dişlili) motorlarla uyumlu çalışan, tümleşik bir asansör kontrol ünitesidir. 64 durağa kadar kontrol kapasitesi ve 8 asansöre kadar grup çalışması desteğiyle, yüksek katlı ve yoğun kullanımlı yapılarda mükemmel bir çözüm sunar. Kompakt tasarımı sayesinde pano içinde az yer kaplar, hızlı kurulum ve düşük bakım maliyeti avantajı sağlar. ARCODE, gelişmiş enkoder desteği (EnDat, SSI, BISS, SinCos), otomatik kata getirme fonksiyonu, UPS bağlantısı, çift kapı kontrolü ve programlanabilir giriş/çıkış sistemleri ile donatılmıştır. Tüm bu özellikler, enerji verimliliğini artırırken asansörün çalışma süresini ve güvenliğini maksimum düzeye çıkarır. Dil Desteği: ARCODE ünitesi, varsayılan olarak 3 dil (Türkçe, İngilizce, Rusça) ile gelir. Genişletilmiş versiyonlarında ise 10’a kadar dil seçeneği (Fransızca, Almanca, İspanyolca, Hollandaca, İsveççe, Lehçe, Slovakça vb.) bulunmaktadır. Bu özellik, çok dilli binalarda veya uluslararası projelerde kolay kullanım avantajı sağlar. Kısaca: ARCODE, yüksek performans, esneklik ve güvenliği bir arada sunan, profesyonel düzeyde bir kontrol platformudur. Akıllı asansör sistemleri için yeni nesil bir yönetim çözümüdür.
ÖN BİLGİ GEREKLİLİKLER: 1-Tesis için öncelikle iç veya dış mekan olarak bir alan belirleyin. 2-Asansör için en ve boy olarak kaç cm bir alan mevcut bunu belirleyin.(X,Y) 3-Durak sayısını belirtin. 4-Özellikle Son kat yüksekliği bu hususta çok büyük öenem arz etmektedir. Bu değeri mutlaka belirtin. 5-Çukur olup olmadığını varsa kaç cm olduğunu belirtin. 6-Talep ettiğiniz kapasiteyi kişi veya kg olarak belirtin. Bir kişi ortalama 80 kg olarak hesaplanmaktadır. 7-Eğer montaj talebiniz varsa tesisin hangi il ve ilçede olduğunu belirtin. 7-
🟦HİDROLİK: Blain EV 100 Hidrolik Asansör Valfi Modern konut tipi ve villa uygulamaları için yüksek performanslı hidrolik kontrol bloğu. Genel Tanım Blain EV 100 serisi, asansör sistemleri için özel olarak tasarlanmış hidro-kontrol valf bloklarını içerir. Yüksek yük ve sıcaklık değişimlerinde bile sarsıntısız, hassas ve güvenilir çalışma performansı sunar. Montajı kolaydır, devreye alınması hızlıdır ve uzun ömürlü kullanım için mühendislik olarak optimize edilmiştir. Blain Hydraulics +1 Teknik Özellikler Maksimum hız: 1,0 m/s (≈200 fpm) yukarı ve aşağı hareket için. engelliasansorsistemleri.com +1 Akış aralığı: 10-125 l/min, 30-800 l/min, 500-1530 l/min (model ve bağlantı çapına göre) engelliasansorsistemleri.com +1 Basınç aralığı: e.g. 8-100 bar (model-özelliklerine göre) engelliasansorsistemleri.com +1 Yağ viskozitesi: 40 °C’de 25-60 cSt (120 °F’de 15-35 cSt) elevatorequipment.co.uk Maksimum yağ sıcaklığı: 70 °C (158 °F) elevatorequipment.co.uk Solenoid elektrik gereksinimleri (AC/DC): örneğin AC: 24 V/1,8 A; 42 V/1,0 A; 110 V/0,43 A; 230 V/0,18 A. DC: 12 V/2,0 A; 24 V/1,1 A; vb. engelliasansorsistemleri.com +1 Ayar ve Kontrol Özellikleri Kalkış (up) hızlanma, yavaşlama ve seviyeleme hızı ayarlanabilir. cantonhomeelevator.files.wordpress.com +1 İniş (down) için yavaşlama ve seviyeleme işlevleri hassas şekilde kontrol edilebilir. elevatorequipment.co.uk Fabrika ayarlı olarak gelir, montaj sonrası ince ayarlar yapılabilir. vatoraccessories.com +1 Kullanım Alanları Müstakil evler, villalar, dubleks daireler için hidrolik asansör sistemi olarak ideal. Mevcut sistemlere entegre edilebilir ve dar alanlarda uygulanabilir. Enerji kesintisi ya da yük değişimlerinde dahi stabil kontrol sağlar. Fiziksel ve Montaj Bilgileri Bağlantı çapları: ¾″, 1½″, 2″ ve 2½″ pipe thread seçenekleri ile sunulmuştur. elevatorequipment.co.uk +1 Montaj öncesi yağ viskozitesi ve sistem basınç değerlerinin kontrol edilmesi önerilir. Kısaca: Blain EV 100, yüksek hassasiyetli hidrolik kontrol valf bloğu olarak, konut ve villa tipi asansör sistemlerine özel bir çözüm sunar. Ayarlanabilir hız ve seviyeleme özellikleri, yüksek basınç-akış kapasitesi ve güvenilir çalışma sayesinde modern ev asansörlerinde kalite ve performans anlamında fark yaratır.
🟦MAKİNA Sessizlik, Konfor, Teknoloji ve Dayanıklılık Bir Arada Kinetek Makina ve CENKA Asansör Teknolojileri, modern yaşam alanları için geliştirilen yeni nesil asansör sistemlerinde sessizlik, konfor, teknoloji ve dayanıklılığı bir araya getirir. Kinetek’in 100 yılı aşan mühendislik tecrübesi, CENKA’nın yerli üretim gücüyle birleşerek, Türkiye’de asansör sektörüne yeni bir standart kazandırmıştır. Bu güçlü iş birliği sayesinde üretilen her sistem; titreşimsiz çalışma, minimum enerji tüketimi ve uzun ömürlü dayanıklılık prensipleriyle tasarlanır. Kullanıcıya sadece bir ulaşım aracı değil, lüks bir konfor deneyimi sunulur. 🔇 Sessizlik – Fark Edilmeyen Güç CENKA Asansör Teknolojileri, Kinetek motor teknolojileriyle donatılmış sistemlerinde neredeyse tamamen sessiz bir çalışma deneyimi sağlar. Titreşim önleyici sistemler, yüksek hassasiyetli denge mekanizmaları ve özel izolasyon malzemeleri sayesinde, her kalkış ve duruşta sadece rahatlık hissedilir — gürültü değil. Sessizlik, sadece bir konfor unsuru değil, CENKA mühendisliği için kalite göstergesidir. 🛋️ Konfor – Her Katı Evinizin Parçası Gibi Ev tipi ve villa tipi asansörlerde konfor, CENKA’nın temel önceliğidir. Geniş iç hacim, otomatik kapı sistemleri, titreşimsiz duruş ve yumuşak hızlanma fonksiyonlarıyla kullanıcı kendini güvende ve huzurlu hisseder. Kabin içi aydınlatmadan buton hissine kadar her detay, ev yaşamına uyumlu ergonomi ile tasarlanmıştır. Konfor, CENKA’da bir lüks değil — standarttır. ⚙️ Teknoloji – Kinetek Gücüyle Entegre Sistemler Kinetek’in global Ar-Ge merkezlerinde geliştirilen gearless tahrik motorları, yüksek hassasiyetli kontrol kartları ve enerji verimli sürücü sistemleri, CENKA asansörlerinde mükemmel bir uyumla çalışır. Bu sayede sistemler: Akıllı kontrol algoritmalarıyla enerji tasarrufu sağlar, Elektrik kesintilerinde güvenli kata getirme yapar, Uzaktan izleme ve hata kaydıyla bakım süreçlerini kolaylaştırır. CENKA, teknolojiyi sadece kullanmaz — kullanıcıya hissettirir. 🧱 Dayanıklılık – Uzun Ömürlü Kalite Her CENKA asansörü, uzun yıllar boyunca ilk günkü performansını koruyacak şekilde üretilir. Kinetek komponentleriyle güçlendirilmiş mekanik yapı, aşınmaya karşı yüksek direnç gösterir. Kabin ve kapı sistemlerinde kullanılan özel alaşımlar, paslanmaya karşı maksimum koruma sağlar. CENKA için dayanıklılık, bir mühendislik hedefi değil, marka sözüdür. 🌍 Birlikte Daha Güçlü: CENKA & Kinetek Sessiz Çalışma: Titreşimsiz motor teknolojisiyle benzersiz konfor Yüksek Teknoloji: Kinetek motor ve CENKA kontrol sistemlerinin kusursuz uyumu Uzun Ömür: Avrupa standartlarında üretim, yıllarca sorunsuz kullanım Estetik & Konfor: Ev mimarisiyle bütünleşen modern tasarımlar CENKA Asansör Teknolojileri – Kinetek gücüyle sessiz, konforlu ve dayanıklı yükseliş çözümleri. Her katta kalite, her detayıyla teknoloji.
🟦ÇELİK KONSTÜRÜKSİYON Ev Asansörü Çelik Konstrüksiyon Sistemleri Güvenli Taşıyıcı Yapı, Şık Görünüm ve Uzun Ömürlü Dayanıklılık CENKA Asansör Teknolojileri, ev tipi ve villa tipi asansör uygulamalarında çelik konstrüksiyon sistemleri ile güvenlik, estetik ve montaj kolaylığını bir araya getirir. Beton kuyu gerektirmeyen bu sistem, özellikle mevcut yapılara sonradan asansör montajı için ideal bir çözümdür. Çelik konstrüksiyon, taşıyıcı yapı olarak hem yüksek mukavemet sağlar hem de panoramik cam kaplama ile birlikte modern bir görünüm sunar. ⚙️ Teknik Özellikler ve Avantajlar Yüksek Mukavemet: Statik hesaplara göre tasarlanan çelik profiller, uzun ömürlü kullanım ve maksimum güvenlik sunar. Modüler Yapı: Parçalı sistem sayesinde, montaj süresi kısalır ve dar alanlarda bile kolay uygulama yapılabilir. Beton Gerektirmeyen Kurulum: Mevcut binalarda ilave inşaat işlemine gerek kalmadan, çelik şaft içerisine montaj yapılabilir. Panoramik Cam Entegrasyonu: Cam kaplama ile birlikte, yaşam alanlarına modern ve ferah bir görünüm kazandırır. Korozyon Direnci: Elektrostatik boya veya galvaniz kaplama seçenekleri ile dış etkenlere karşı yüksek koruma sağlar. Uyumlu Tasarım: CENKA Homelift, Otomatik Kapılı ve Panoramik Asansör modelleriyle tam uyumlu yapıdadır. 🏠 Kullanım Alanları Müstakil evler Villalar Dubleks daireler Engelli erişimi gerektiren özel konutlar Ofis içi ve showroom çözümleri 🔧 Teknik Değerler (Standart Ölçüler) Konstrüksiyon iç ölçüsü: 1100 x 1100 mm – 1500 x 1500 mm arası Kat yüksekliği: Maksimum 12 metre / 4 durak Taşıma kapasitesi: 250 – 400 kg Üretim malzemesi: ST37 veya ST44 çelik profiller Kaplama: Cam, alüminyum kompozit, delikli sac veya RAL renkli panel 🧱 Estetik & Güvenlik Dengesi CENKA Asansör Teknolojileri’nin çelik konstrüksiyon sistemleri, yalnızca bir taşıyıcı yapı değil, asansörün mimari kimliğini tamamlayan bir tasarım öğesidir. Şeffaf cam duvarlar, alüminyum detaylar ve modern renk seçenekleriyle, her türlü ev mimarisiyle bütünleşir. Ayrıca konstrüksiyon sistemi; Avrupa EN 81-41 güvenlik standartlarına, Türk Standartları Enstitüsü’nün taşıyıcı yapı normlarına uygun olarak üretilir.
🟦KAPI CENKA Otomatik Kapı Sistemleri Konfor, Güvenlik ve Sessizlikte Yeni Nesil Standart CENKA Asansör Teknolojileri, ev tipi ve ticari asansörler için geliştirdiği otomatik kapı sistemleri ile kullanım konforunu, güvenliği ve estetiği bir arada sunar. Tam otomatik yapısı sayesinde, kapıların açılıp kapanması tamamen kontrol ünitesi tarafından yönetilir; böylece kullanıcı hiçbir fiziksel efor harcamadan asansörü rahatça kullanabilir. CENKA otomatik kapılar, sessiz çalışma mekanizması, estetik tasarımı ve güvenlik sensörleriyle modern mimarinin beklentilerini karşılar. ⚙️ Teknik Özellikler Tam Otomatik Mekanizma: Kapılar, mikroişlemci kontrollü motor sistemiyle sessiz ve dengeli şekilde açılıp kapanır. Güvenlik Sensörleri: Kızılötesi bariyer sistemi sayesinde kapı önünde kişi veya engel algılandığında kapanma işlemi otomatik olarak durur ve geri açılır. Yana Kayar Kapı Seçeneği: Homelift ve villa tipi asansörler için estetik ve alan tasarrufu sağlayan yana kayar kapı sistemi. Malzeme Seçenekleri: Paslanmaz çelik, cam, alüminyum veya kompozit yüzey alternatifleriyle iç mekân mimarisine uygun özelleştirme. Sessiz Çalışma: CENKA mühendisliğiyle geliştirilen tahrik ünitesi, minimum titreşim ve gürültüyle konforlu kullanım sağlar. Acil Durum Güvenliği: Elektrik kesintilerinde otomatik kilit çözme ve manuel açma fonksiyonu. 🏠 Kullanım Alanları Ev tipi Homelift sistemleri Villa ve dubleks konutlar Ticari ve ofis binaları Engelli erişim sistemleri Panoramik cam asansör uygulamaları 🌟 Tasarım ve Estetik CENKA otomatik kapılar, sadece bir güvenlik elemanı değil; asansör kabininin estetik tamamlayıcısıdır. Cam kaplama, paslanmaz çerçeve, gizli motor sistemi ve opsiyonel LED aydınlatma detaylarıyla iç mekân tasarımlarına zarafet katar. Farklı RAL renk seçenekleri ile mimari bütünlüğe tam uyum sağlar. 🔧 Avantajlar ✅ Sessiz ve yumuşak açılıp kapanma ✅ Uzun ömürlü motor ve mekanik sistem ✅ Kolay bakım ve montaj ✅ Çocuk ve yaşlı kullanıcılar için maksimum güvenlik ✅ Estetik tasarım, modern görünüm
🟦RAY CENKA Asansör Ray Sistemleri Düzgün Seyir, Sessiz Çalışma ve Mükemmel Hizalama CENKA Asansör Teknolojileri, ev tipi ve ticari asansör uygulamalarında kullandığı yüksek hassasiyetli ray sistemleri ile güvenli, sessiz ve titreşimsiz hareket sağlar. Kabin ve karşıağırlık sistemlerinin dikey yönde mükemmel doğrulukla hareket etmesini sağlayan raylar, asansör konforunun ve güvenliğinin temel bileşenidir. Her CENKA ray sistemi, uluslararası kalite standartlarına uygun olarak üretilir ve montaj aşamasında milimetrik hizalama toleranslarıyla uygulanır. Bu sayede asansör, uzun yıllar boyunca stabil, sessiz ve sarsıntısız bir sürüş deneyimi sunar. ⚙️ Teknik Özellikler Yüksek Mukavemetli Malzeme: CENKA raylar, DIN 5685 ve ISO 7465 standartlarına uygun, yüksek karbonlu çekme çeliğinden imal edilir. Hassas Yüzey İşleme: Soğuk çekme ve taşlama işlemleri sayesinde yüzey pürüzsüzlüğü artırılır, kabin titreşimi minimuma indirilir. Montaj Uyumlu Ölçüler: 8 mm’den 16 mm’ye kadar farklı kesitlerde (T-82, T-89, T-125 vb.) üretim ve montaj desteği. Korozyon Direnci: Galvaniz kaplama ve koruyucu yağlama seçenekleri ile uzun ömürlü kullanım. Kolay Montaj: CENKA çelik konstrüksiyon sistemlerine tam uyumlu montaj plakaları, braketler ve ayar mekanizmalarıyla pratik kurulum. 🧱 Kullanım Alanları Ev tipi asansörler Villa ve dubleks konut asansörleri Panoramik cam asansör sistemleri Hidrolik ve halatlı (traction) sistemler Ticari binalar ve özel projeler 🔩 Kalite & Güvenlik CENKA Asansör ray sistemleri, her üretim aşamasında hassas ölçüm cihazlarıyla test edilir. Eğrilik, yüzey hatası ve tolerans kontrolleri ISO 9001 kalite yönetim sistemi çerçevesinde yapılır. Ray bağlantı elemanları, özel cıvata ve pabuç sistemleriyle yüksek güvenlik sağlar. Bu sayede her CENKA asansörü; sarsıntısız, dengeli ve sessiz bir hareket deneyimi sunar. 🌟 Neden CENKA Ray Sistemleri? ✅ Sessiz ve titreşimsiz çalışma ✅ Uzun ömürlü, yüksek dayanım çeliği ✅ Kolay hizalama ve bakım kolaylığı ✅ Çelik konstrüksiyonla tam entegrasyon ✅ Avrupa standardı üretim toleransları CENKA Asansör Teknolojileri – Güvenli Yükselişin Sessiz Temeli. Rayda mükemmellik, her katta konfor.
🟦PATEN CENKA Makaralı Paten Sistemleri Sessiz Hareket, Hassas Denge, Maksimum Konfor CENKA Asansör Teknolojileri, asansör kabinlerinde ve karşıağırlıklarda kullanılan makaralı paten sistemleriyle sürüş kalitesini en üst düzeye çıkarır. Makaralı paten, kabin ile ray arasındaki temasın sessiz, dengeli ve titreşimsiz olmasını sağlayan en önemli bileşenlerden biridir. Yüksek mukavemetli malzemeden üretilen CENKA makaralı patenler, mükemmel hizalama, sarsıntısız çalışma ve uzun ömürlü performans sunar. Her bir detay, modern asansör konforunun temelini oluşturacak şekilde tasarlanmıştır. 🔩 Teknik Özellikler Hassas Yataklama Sistemi: Yüksek devirli rulmanlar sayesinde sessiz ve düşük sürtünmeli çalışma. Titreşim Önleyici Lastik Taban: Kabin ile ray arasında oluşan mikro titreşimleri sönümler, konforu artırır. Ayarlanabilir Gövde: Farklı ray kalınlıklarına (T75, T82, T89, T125 vb.) uygun şekilde ayarlanabilir mekanizma. Yüksek Dayanım: Döküm gövde ve çelik millerle ağır yük altında dahi deformasyona karşı dirençlidir. Uzun Ömürlü Kullanım: Sessiz rulman grubu, toz koruma contaları ve yüksek kaliteli gres yağlama ile minimum bakım gerektirir. Montaj Uyumu: CENKA kabin çerçeveleri, ray sistemleri ve karşıağırlık düzenekleriyle tam uyumlu montaj ölçüleri. 🧱 Kullanım Alanları Ev tipi asansör sistemleri Villa ve dubleks yapılar Panoramik cam kabinli asansörler Ticari ve konut tipi binalar Yüksek konfor gerektiren özel projeler 🔧 Performans & Dayanıklılık CENKA makaralı paten sistemleri, uzun süreli kullanımlarda dahi sessizliğini ve stabilitesini korur. Yüksek hassasiyetli üretim toleransları sayesinde kabin hareketi boyunca mükemmel denge sağlanır. Ray yüzeyindeki küçük düzensizlikler, özel elastomer kaplama ve rulman sistemleri sayesinde emilir; böylece kabin içinde hissedilen titreşim en aza iner. Bu sayede kullanıcı, her katta konforlu, sessiz ve güvenli bir duruş deneyimler. 🌟 Avantajlar ✅ Sessiz ve titreşimsiz çalışma ✅ Uzun ömürlü rulman ve yatak sistemi ✅ Kolay ayarlanabilir gövde yapısı ✅ Yüksek hassasiyet ve denge ✅ Minimum bakım gereksinimi ✅ CENKA ray ve kabin sistemleriyle tam uyumluluk
🟦MONTAJ ÖNCESİ: BİLİNMESİ GEREKENLER 1 - MONTAJ ÖNCESİ A - Kurulum yapılmadan önce gerekli olan inşaat işlemleri Asansör yapısal planlama ile iç içe olan önemli ortak hususlar barındırmakta olan bir sistemdir. Mimari planlama yapılırken üretici firmadan planlamaya katkı sağlanması istenmeli ve kesişebilecek hususlar birlikte planlanmalıdır. Kurulumun doğru yapılabilmesi için en, boy, yükseklik ölçüleri, kat kotları, çukur derinliği vb. gibi ölçüler planlanmalı ve mimari ölçülendirmeler ile asansör projesi örtüşmelidir. Asansör tesisinde iş paylaşımı doğru şekilde planlanmalı ve uygulanmalıdır. Bu konuda asansör sözleşmesinde bulunan “müşteri tarafından yapılması gereken işler” bölümünü inceleyiniz. Mimari planlama yapılırken asansör ünite bölgesi (makina dairesi) ve asansör şaftı arasına tesisat ve hortum geçişleri için Min.100 mm’lik pimaş veya benzeri bir kanal oluşturulmalıdır. Çukur dibine su dolma durumu olası ise drenaj sistemi ile gider yapılmalıdır. Çukur dibi tesviyesi ve güçlendirme işleri yapılmalıdır. Panoramik asansörlerde kuyu tabanı görünür olcağı için fayans vb. gibi işlemler tercih edilebilir, bu işlem kurulum öncesinde yapılmalıdır. Asansör projesinde belirtilmiş olan dış ölçüler en ve boy (SHA-SHB) uygun halde hazırlanmalıdır. Bu durum mimari planlamada kırım, kesim, tadilat gibi aksiliklere yol açabilmektedir. Sistem için gerekli çukur derinliği (pit) planlanan asansör tipine göre değişiklik gösterebilmektedir. Bu konu için asansör projesinde istenilen derinliğin uygunluğu tüm sistem hesaplarını (cam ebatları, kapı kotları, tavan bitişi vb. gibi) etkileyebilir. Çukur terazisi ve ölçüleri özenle projeye uygun halde hazırlanmalıdır. B - Kat ve kapı kotları Ölçülendirme sürecinde beyan edilen kat yükseklikleri ölçülerine riayet edilmeli veya değişiklikler üretici firmaya bildirilmelidir. Asansör dikey kesitinde belirtilmiş olan kat kapısı kotları projeye göre kontrol edilmelidir. Örtüşmeyen durumlarda kapı altı kaplamalarında harici işlemler öne çıkacaktır. C - Makine dairesi Asansör makine dairesi düşünülen alana sistem için talep edilen besleme hattı çekilmelidir. Ana tesisat panosundan sigorta ve kaçak akım rolesi ile çıkış yapılmalı ve makine dairesi bölümünde elektrik panosu ile sonlandırılmalıdır. Pano içerisinde pako şalter, kaçak akım sigortaları ve aydınlatma anahtarı bulunmalıdır. Makine dairesi alanı yeterli şekilde aydınlatılmalıdır. Makine dairesi tehlikeli olabilecek unsurlar barındıran bir alandır. Giriş çıkışı kilitli bir kapı ile muhafaza altına alınmalı ve acil müdahaleler için çalışılabilir olmalıdır
🟦KURULUM BİLİNMESİ GEREKENLER 2 - KURULUM A - Çelik konstrüksiyon Kurulum öncesinde asansör projesinin mimari yapıya uygunluğu kontrol edilmelidir. Projede çukur ölçüsü belirtilmiş ise mutlaka kontrol edilmelidir. Çukur derinliğinin fazla veya eksik olması ilerleyen safhalarda bazı yapısal problemlere yol açabilir. Kılavuz 1. sayfada şekil ile belirtilmiş olan dikme, yatay ve buna bağlı bağlantı aparatları proje kodlamasına göre hazırlanmalıdır. Çelik konstrüksiyon dikmeleri (D) kodlamaya göre dizilmeli ve yatay (Y) bağlantılar ile birbirine bağlanmalıdır. Kapı altı yatayları (Y1) diğer yataylar ile farklılık göstermektedir. İlk dörtlü grup üzerine dikey (D-AD) ekleme aparatları ile ikinci ve devamında gelen boylar ilave edilmelidir. Çelik kule işlemi bittikten sonra özellikle iç çapraz ölçülerine ve terazisine azami dikkat gösterilmelidir. İç çapraz ölçüsünü sabit tutabilmek için çapraz lamalar ile geçici sabitlemeler şeklinde desteklenmelidir. Teraziye alınmış ve iç çaprazları sabitlenmiş olan çelik mimari yapıya göre uygun olan noktalardan (kat betonu, tavan vb. gibi) sabitlenmelidir. Asansör sistemi çelik ile kompakt bir bütünlüğe sahip olduğu için temelde çok düzgün bir terazi, iç çapraz ve sabitleme işlemine ihtiyaç duymaktadır. Bu hususlarda olabilecek ölçü bozuklukları sistemin çalışmasında aksaklıklara yol açabilir. B - Ray montajı KNSL, R, PLY-A, T, FLA Unsurları hazır edilmelidir. Çelik kurulumu sonrasında projeye göre ray cephesinde bulunan yatay kayıtlara ray montajı şekil kılavuzunda gösterildiği gibi montajlayınız. Montaj esnasında ray arası ölçüsünün projeye uygun olduğunu kontrol ediniz. C - Kapı montajı Kat kapılarının projeye göre hangi cephede bulunduğunu kontrol ediniz. Kat kapısı altlarına gelen yatay kayıtların kesik tip (Y1) olduğunu doğrulayınız. Kapı yanlarında bulunan montaj deliklerinden çelik dikmelerine cıvata ile bağlantı yapınız. D - Piston Piston montajı şekilde detaylandırılmıştır. Alttan yukarıya doğru pilye altlığı, pilye, piston, piston başlığı ve buna bağlı olan aparatlar ile montajlanmaktadır. Pilye altlığı üzerinde bulunan pilye yuvasına pilyeyi yerleştiriniz. Pilye bağlantı aparatları ile sabitlemesini yapınız. Pistonu pilye üzerindeki yuvasına yerleştiriniz ve bağlantıları ile sabitleyiniz. Sabitleme aşamasında pilye ve pistonun ray merkezinde olmasına özen gösteriniz. Piston başlığı montajında patenleri raylara yerleştirerek piston başı vidası ile sabitleyiniz. Piston başlığı paten ayarını mutlaka yapınız. Cenka Asansör Makina İmalat - İthalat - İhracat Sanayi ve Ticaret Limited Şirketi www.cenkahomelift.com www.cenka.com.tr Nobel A Tipi Montaj Kılavuzu 34 BİLİNMESİ GEREKENLER 2 - KURULUM A - Karkas kurulumu Karkas sistemi kurulumu şekilde detaylandırılmıştır. Sağ dikme, sol dikme, taban, üst atkı ile bütünlük kazanır. Dikmeler montajlanırken fren, paten, tekerlek gibi unsurların şekilli anlatımlarına göz atınız. Karkas sistemi fikspunt bağlantı kuşağı sonrasında teraziye alınarak sıkılmalıdır. B - Halatlar Halat ve bağlantı aparatlarını hazırlayınız. Halatları başlık üzerinden sağa ve sola eşit şekilde sarkıtınız. Halat sıralamasını dikkate alarak şişeleri çakınız ve kelepçelerini bağlayınız. Fazlalık olan bölümü sağlama yapmadan kesmeyiniz. Sağlama için asansörün ilk hareketinde yapılması gereken mesafe kontrollerini yapmalısınız. C - Hortum bağlantısı Hortum bağlantısı piston ve ünite arasına yapılmaktadır. Piston bağlantı noktasına patlak valfi montajını yapınız. Hortumun bir ucunu patlak valfine diğer ucunu ise üniteye bağlantı aparatları ile birlikte teflon bant sararak sıkınız. D - Ünite Hidrolik üniteyi makine dairesi alanına yerleştiriniz. Ünite üzerinde bulunan yağ girişi kapağını açarak gerekli yağ seviyesince doldurunuz. Dolum esnasında ünite içerisine toz vb. yabancı maddelerin girmemesi için özen gösteriniz. Ünite bağlantı kutusunda bulunan elektrik bağlantılarını yapınız. E - Kumanda panosu Asansör kumanda panosu bağlantı şemasına uygun şekilde bağlanmalı ve kontrolleri yapılmadan enerji verilmemelidir. Elektrik bağlantıları bu konuda uzman olan personeller ile yapılmalı ve tehlikeli olabilecek işlerden kaçınılmalıdır. *Bağlantı hataları gerek can güvenliğiniz gerekse sistem güvenliği için büyük önem arz etmektedir. Cenka Asansör Makina İmalat - İthalat - İhracat Sanayi ve Ticaret Limited Şirketi www.cenkahomelift.com www.cenka.com.tr Nobel A Tipi Montaj Kılavuzu 35 BİLİNMESİ GEREKENLER 3 - İLK HAREKET A - Kontroller Hortum bağlantıları ve ünite bağlantıları sonrasında sisteme enerji verilerek ilk hareket için kuyu ile temas kurulmalıdır. İlk harekette piston baş bölümünde bulunan hava tıpası gevşetilmeli ve kademeli olarak yağ basılmalıdır. Hava deliğinden yağ gelinceye kadar bu işleme devam ediniz ve sonrasında tıpayı tekrar vidalayınız. *İlk hareket verildiğinde motor ters yönde çalışabilir. Bu durumda basınç oluşmayacağı için hava alma işlemi de gerçekleşmez. Motor faz yönünü değiştirerek işleme devam ediniz. Asansörün ilk hareketi ile birlikte sistemin seyir mesafesince bir test sürüşü ile kontrollerin yapılması gerekir. - Platform son kat hizasına yetişiyor mu? - Kaçma mesafesi var mı? - Piston başlığı ray sonundan kurtuluyor mu? - Piston başlığı ve karkas çakışması var mı? gibi durumların kontrolü yapılmalıdır.
HIZ ? Ev tipi asansörlerde hız,0,15 m/sn ile makina emniyet yönetmeliğine göre ruhsat gerektirmeksizin uygulanabilmektedir. Tasarımı gereği Elegant model 1,6 m/sn hıza kadar cevap verebilecek omurgaya ve yürür aksama sahiptir. Hız konusunda detaylı bilgi için lütfen bizi arayın
SON KAT ? Elegant Model için minumum son kat yüksekliğinin 260 cm olması gerekmektedir. Bu ölçünün altında bir mimariye sahipseniz NOBEL Model ürünümüzü inceleyebilirsiniz
ÇUKUR ? Elegant model için çukur gereksinimi ebatlara göre 15-30 cm arasında değişkenlik göstermektedir. ölçü ve hız arttıkça çukur derinleşir.Çukur açılmaması durumunda min. 15 cm max.30 cm yükseklik ile çözümlenebilmektedir. Mimari imkanların elvermesi halinde max. çukur derinliği açmak faydalı olmaktadır.
AŞAMALAR ? Öncelikle mimari yapının Asansöre ait bölümüne dair ölçülerin,kat sayısı,son kat yüksekliği,çukur varsa derinliği,elektrik faz bilgisi, tesisin yapılacağı bölge gibi donelere sahip olunmalıdır.
BETA
01
01
01
01
-
Modern çizgiler, premium malzeme kalitesi ve özelleştirilebilir kabin seçenekleri ile evinizin havasını değiştirir.
-
Maksimum Fonksiyonellik: Akıllı kontrol sistemleri, sessiz çalışma ve enerji verimliliği ile konforunuzu en üst düzeye çıkarır.
Evinize hak ettiği değeri katın!
-
0,15-0,30 m/sn hız aralığı
-
220-380 volt opsiyonlu besleme alternatifi
-
AXİS AUTO Çift kanat yeni nesil otomatik kapı sistemi.
-
CENKA Marka güvencesi ile,
YAMAÇ
-
Modern çizgiler, premium malzeme kalitesi ve özelleştirilebilir kabin seçenekleri ile evinizin havasını değiştirir.
-
Maksimum Fonksiyonellik: Akıllı kontrol sistemleri, sessiz çalışma ve enerji verimliliği ile konforunuzu en üst düzeye çıkarır.
Evinize hak ettiği değeri katın!
-
0,15-0,30 m/sn hız aralığı
-
220-380 volt opsiyonlu besleme alternatifi
-
AXİS AUTO Çift kanat yeni nesil otomatik kapı sistemi.
-
CENKA Marka güvencesi ile,
07
01
01
01
SİGMA
-
Modern çizgiler, premium malzeme kalitesi ve özelleştirilebilir kabin seçenekleri ile evinizin havasını değiştirir.
-
Maksimum Fonksiyonellik: Akıllı kontrol sistemleri, sessiz çalışma ve enerji verimliliği ile konforunuzu en üst düzeye çıkarır.
Evinize hak ettiği değeri katın!
-
0,15-0,30 m/sn hız aralığı
-
220-380 volt opsiyonlu besleme alternatifi
-
AXİS AUTO Çift kanat yeni nesil otomatik kapı sistemi.
-
CENKA Marka güvencesi ile,
08
01
01
01

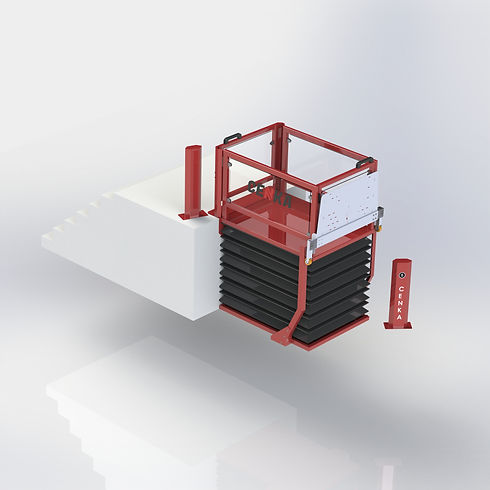

MP
-
Modern çizgiler, premium malzeme kalitesi ve özelleştirilebilir kabin seçenekleri ile evinizin havasını değiştirir.
-
Maksimum Fonksiyonellik: Akıllı kontrol sistemleri, sessiz çalışma ve enerji verimliliği ile konforunuzu en üst düzeye çıkarır.
Evinize hak ettiği değeri katın!
-
0,15-0,30 m/sn hız aralığı
-
220-380 volt opsiyonlu besleme alternatifi
-
AXİS AUTO Çift kanat yeni nesil otomatik kapı sistemi.
-
CENKA Marka güvencesi ile,
09
01
01
01
KOLTUK
-
Modern çizgiler, premium malzeme kalitesi ve özelleştirilebilir kabin seçenekleri ile evinizin havasını değiştirir.
-
Maksimum Fonksiyonellik: Akıllı kontrol sistemleri, sessiz çalışma ve enerji verimliliği ile konforunuzu en üst düzeye çıkarır.
Evinize hak ettiği değeri katın!
-
0,15-0,30 m/sn hız aralığı
-
220-380 volt opsiyonlu besleme alternatifi
-
AXİS AUTO Çift kanat yeni nesil otomatik kapı sistemi.
-
CENKA Marka güvencesi ile,
10
01
01
01
